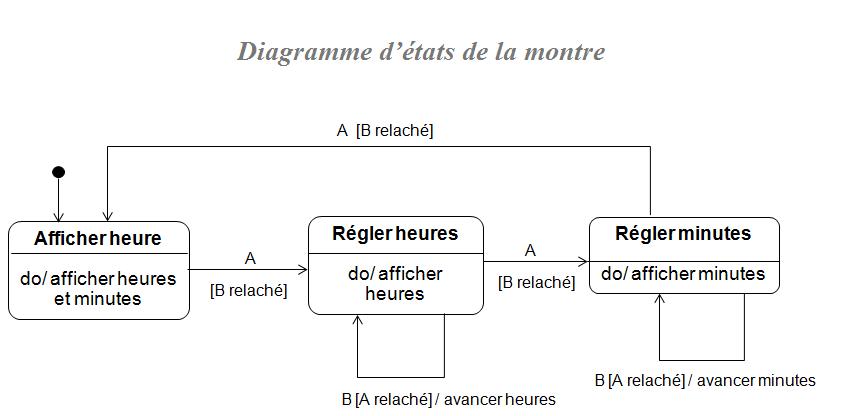

Exercice UML corrigé étude de cas montre digitale diagramme d’etat

L ’événement A correspond à l ’appui sur le bouton A. Dans ce diagramme, le relâchement du bouton n ’est pas important et n ’est pas indiqué (bien qu’il soit évidemment nécessaire de relâcher le bouton avant de pouvoir appuyer à nouveau). La contrainte selon laquelle un nouvel événement « bouton » ne peut se produire pendant qu’un des boutons est enfoncé, serait mieux exprimée en tant que contrainte sur les événements d ’entrée eux-mêmes. Il n ’est pas nécessaire (bien que ce ne soit pas incorrect) de la faire figurer dans le diagramme d ’états.
