Exercice architecture des ordinateurs corrigé processeur (CPU) et mémoire

Exercice 1

Question 1 :

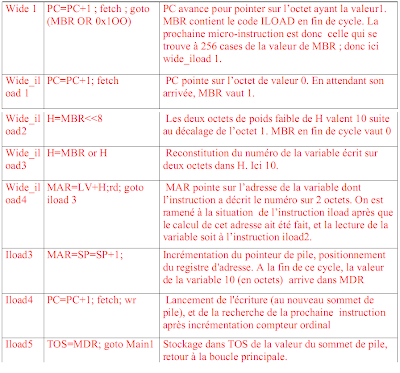

Exercice Architecture PC

Question 2 :

Exercice 2

Question 1 :

Exercice Architecture PC
(on pouvait supposer que le GOTO microprogrammé permet de gérer les offsets négatifs, ou utiliser  l’instruction GOTOR vue en cours, car sinon, tel qu’il est écrit, le micro-programme ne permet pas de gérer les retours arrière)

Question 3 :

Exercice Architecture PC

Question 4 :

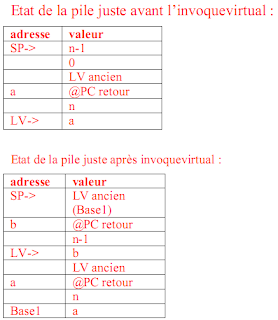

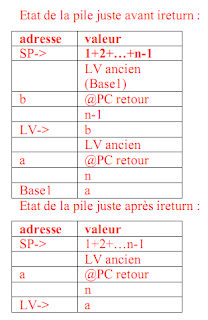

En observant la séquence de micro-instructions associées à Invoquevirtual et à Ireturn, on constate que pour que la procédure récursive fonctionne, il est nécessaire qu’avant chaque appel récursif sur la pile se trouve non seulement la valeur du paramètre (n-1) mais également au dessous un mot (ici de valeur 0) qui sert ultérieurement à stocker le pointeur sur la case contenant l’adresse de retour.

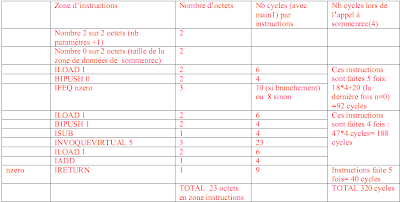

Avec cette configuration, il est nécessaire d’avoir en début de zone d’instructions deux octets représentant le nombre de paramètres +1 (ici 2).

Question 5 :

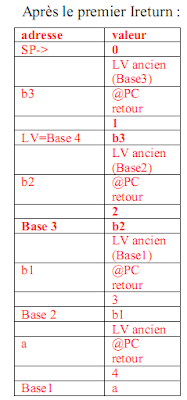

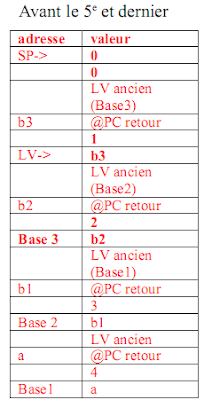

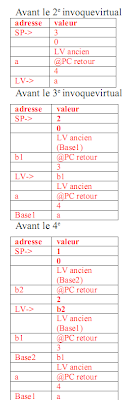

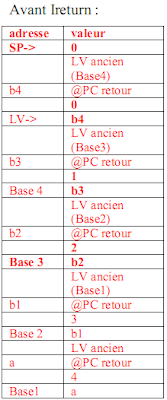

Le premier appel est celui avec paramètre 4 qui est déjà en cours. On présente dans les tableaux suivants les états de la pile d’exécution.

Exercice architecture
Exercice Architecture PC
Question 6 :
Cf tableau de la question 4
Question 7 :

Cette suite de micro-instructions calcule la valeur absolue du mot au sommet de la pile et l’empile.
